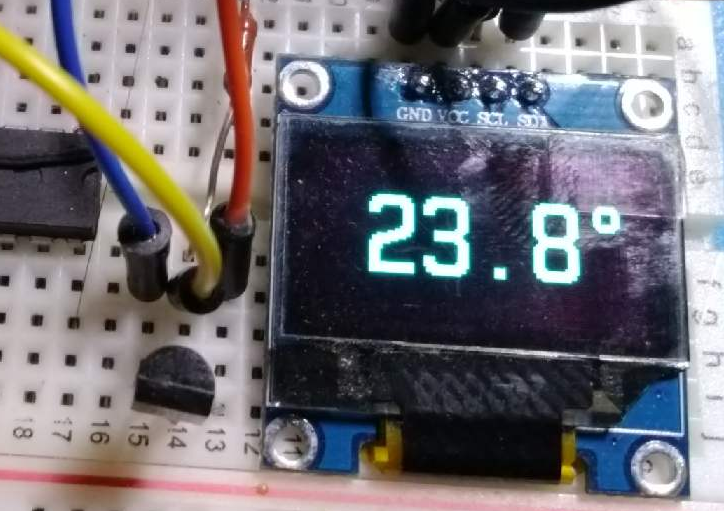

(картинко не моё, найдено в гуголе)
Короткая памятка по подключению.
Дисплей дурной. Но поскольку он есть - надо писать.
RST. Резет - он и в Мордорской домне резет. Активный уровень - низкий. Согласно ДШ должен удерживаться не менее чего то там. У меня это "чего то там" - 70 мс. После отпускания резета до отправки команд нужно подождать еще пару-тройку мс.
Дисплей может работать как по параллельному, так и по последовательному интерфейсу. За это отвечает контакт PSB.
Если этот контакт соединен с землёй - интерфейс последовательный. Если через 4к7 подтянут к питанию - параллельный 4/8-битный. (Сразу скажу, 4-битный не пробовал).
Тут есть мелкая засада. На некоторых ревизиях дисплея PCB может быть перемычкой или пофигистором притянут к питанию или земле. Мультиметр решает. Если таки да - найди и отпаять. Внизу по одной из ссылок (на drive2 ru) как раз и описана такая ситуация.
Вроде всё красиво, но дьявол кроется в деталях. Проблема в том, что обработка любой команды выполняется за время не менее 72 мкс. Т.е. отправил команду - жди 72 мкс. Отправил байт данных - жди 72 мкс... и т.д.
Те несколько дисплеев, что у меня были - вели себя по разному. Один удалось "разогнать" до 64 мкс. Второй нормально работал при периоде 78 мкс. В интернетах пишут, что некоторые экземпляры гнались до периода в 36-40 мкс.
Итого - время обновления дисплея - это отправка 1024 байт данных + 128 командных байт.
В идеальном случае - 1152 байт * 72 мкс = приблизительно 83 мс. Или 12 fps.
