Портативный FM-приемник
На РадиоКОТе пробегала тема портативного приемника на чипе RDA5807. Сначала это был приемник с применением монохромного ЖК-дисплея 84*48 пикселей "от Нокии 5110", потом автор переделал схему и прошивку под OLED-дисплей 128*64 пикселя на контроллере SSD1306 или SH1106.

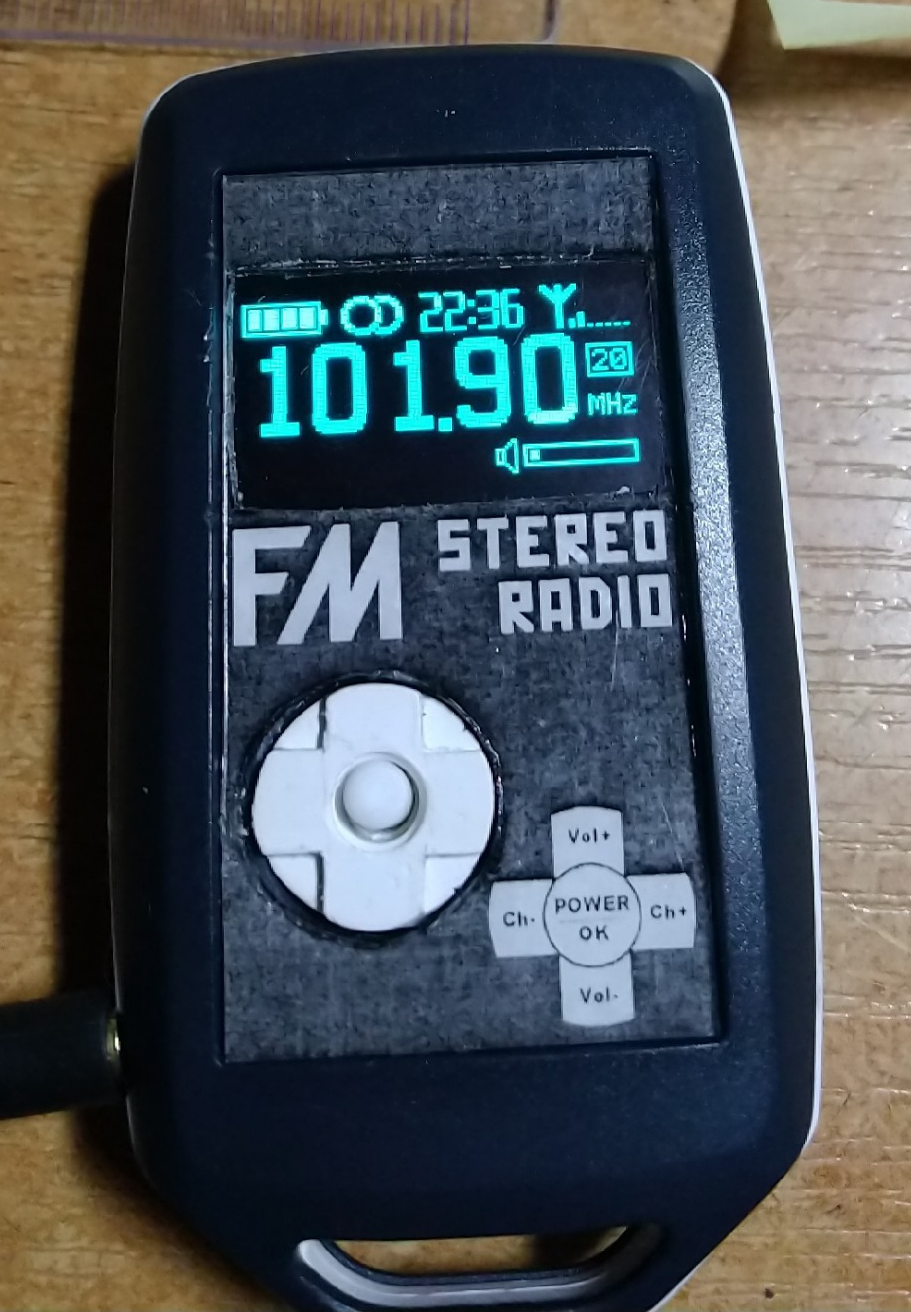

Так сложилось, что я на основе схемы автора с небольшими изменениями сварганил достаточно портативный приемник со своими азартными играми и танцовщицами.

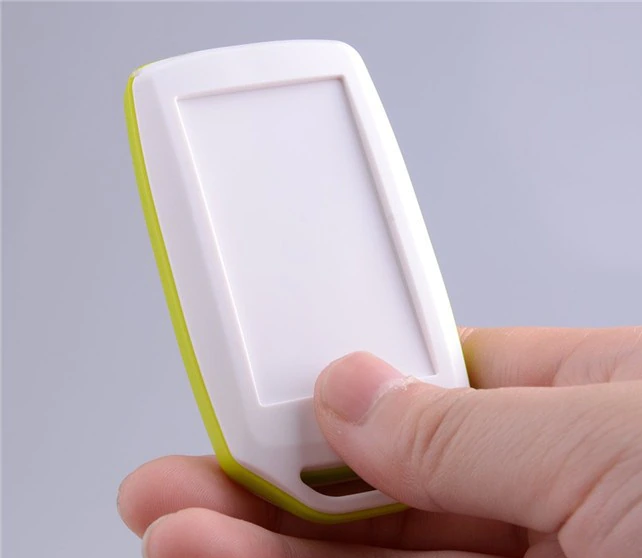

Размеры корпуса - 72*39*15 мм
Что приемник умеет:
- Играть радиостанции в диапазоне 87-108 МГц :)
- Помнить 48 частот станций
- Отображать время
- Режимы приема стерео и принудительное моно
- Тонкомпенсация (Bass) (отключаемая)
- Показ данных RDS (отключаемый)
- Автосканирование диапазона с сохранением найденных станций в списке сохраненных (ранее сохраненные частоты будут удалены)
- Гибкая работа со списком сохраненных частот - перемещение по списку, вставка и удаление позиции в списке, сохранение текущей станции в список, ручное редактирование частоты
- Режим сна (автоотключения), 5,10,15,20,30,60,90 минут
- Выключение приемника при разряде батареи
- Детектор наличия наушников - выключение приемника при отсутствии наушников
Настройки приемника:
- Настройка времени
- Время до отключения дисплея в режиме радио, 2-30 сек
- Включение/выключение звукового подтверждения нажатия кнопок
- Настройка реакции на нажатие кнопок при выключенном дисплее - только включить дисплей или еще и выполнить функцию кнопки
- Калибровка батареи - необходимо выставить текущее напряжение батареи, измеренное вольтметром
- Низкий уровень батареи - выставляется напряжение батареи, при котором приемник будет отключаться
- Сброс всех настроек (включая сброс времени и стирание сохраненных частот станций)
