Фиолетовый свет далеких планет ...

... или управляем лампочкой по таймеру

Обновлено 12.04.2021

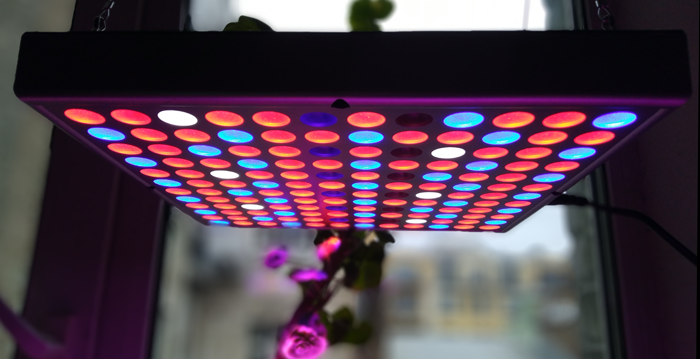

(рекламное фото AliExpress)



Окна у меня смотрят на северо-восток-восток. И солнышко бывает у меня в гостях только утром. А зимой - иногда и вообще не бывает.

Соответственно, на кухонном подоконнике цветочки, котячья трава, зеленый лук и прочая растительность растут, но хреново. Что бы было цветочкам веселее, купил я на али лампочку для цветочков. Вот тут .

Я выбрал версию на 12х12=144 светодиода. 45 китайских ватт. Или 13 честных, измеренных прибором при напряжении в сети 227 вольт.
(В отзывах про 25W-версию пишут, что тоже светит на 8 Ватт)

В лампочке запаяно 36 синих, 90 красных и по 6 шт белых, ультрафиолетовых и инфракрасных светодиодов. Так типа круче для растений чем просто красные и синие диоды.



Внутрях у ней неонка Питает диоды какой-то импульсный источник тока. Явного мигания на 50Гц нет, но фотодиод, подключеный к осциллографу, эти 50 Гц кажет.

Задняя крышка крепится на 8 саморезах, 4 из которых держат петли для подвешивания светильника. Так же можно снять эти петли и прикрутить светильник к плоской поверхности, для этого есть 4 сквозных отверстия. Внутри металлическая пластина ,к ней приклеен стабилизатор тока. Что между пластиной и светодиодами - ковырять было лень. Скорее всего, там обычная текстолитово-гетинаксовая печатка. И теплоотвода никакого. С другой стороны - с такой поверхности разогнать 6-7W выделяемого тепла - вообще не проблема. Опыт показал, что металлическая пластина - ну немножко теплая. Т.е. даже в закрытом корпусе перегреваться не будет. Драйвер тоже особо не греется.

(фото из просторов сети)

В лампе всё хорошо, кроме того, что каждое утро её надо вставить в розетку и каждый вечер вынуть.

Но мы ж не юные пионеры, что б по горну вставать, по горну ходить в туалет, по горну ложиться спать. Засим - родился таймер.

Схема

Схема в PDF - вот тут.

Питание - от трехваттного пятивольтового модуля Hi-Link, управление лампой - пятивольтовое реле, за отсчет времени отвечает DS3231. Командует парадом - ATMEGA8A. Дисплей - семисегментник 0.54" с общими катодами, красного цвета свечения.

Функции и управление

• Отсчет времени
• Включение лампы по заданному времени
• Выключение лампы по заданному времени
• До 4 времён включения/выключения в сутки NEW!
• Ручное управление лампой
• Задержка включения лампы 10 сек при подаче питания.

В основном режиме на дисплее отображается текущее время. Точка между часами и минутами мигает в такт секундам. Крайняя правая точка горит, если таймер включен. Если нагрузка включена или выключена принудительно, крайняя правая точка мигает.

Управляется таймер тремя кнопками.

Длительное ( > 1 сек) нажатие на правую кнопку включает установку времени отключения лампы. На дисплее отображается подсказка "L.OFF", далее отображается выбор одного из четырех времен отключения лампы - "OFF.#";  тут # - это номер от 1 до 4, выбирается левой и правой кнопками. Длительное нажатие на среднюю кнопку переводит таймер в режим редактирования выбранного времени отключения. При переходе в режим редактирования показывается время отключения лампы, значение часа отключения мигает. Левой и правой кнопками устанавливается новый час отключения. При удержании кнопок включается ускоренное изменение редактируемого значения. Длительное нажатие на среднюю кнопку переводит таймер в режим выбора минут отключения. Установка минут так же производится крайними кнопками. Длительное нажатие на среднюю кнопку сохраняет время отключения лампы в независимой памяти, таймер возвращается в режим отображения текущего времени. Короткое нажатие на среднюю кнопку в режиме выбора времени отключения, часов или минут отменяет установку времени отключения и возвращает таймер к отображению текущего времени.

Если в течении 10 секунд не нажимать никакую кнопку - таймер вернется к отображению текущего времени, при этом установка времени отключения отменяется.

Длительное нажатие на левую кнопку включает установку времени включения лампы.  На дисплее отображается подсказка "L. On" , далее выбор устанавливаемого времени включения ("On. #") и установка времени включения выполняется аналогично установке выключения.

Время отключения имеет преимущество перед временем включения, т.е. если какое то из времен включения совпадает с каким-либо временем отключения - оно будет проигнорировано и таймер отключит лампу.

Длительное нажатие на  среднюю кнопку переводит таймер в режим установки времени. На дисплее при этом отображается подсказка  "t.SEt". Установка времени аналогична настройке времени включения и отключения таймера - крайними кнопками выбирается значение часов или минут, длинное нажатие на среднюю сохраняет значение, короткое - отменяет установку. Тайм-аут выхода из установки времени, в отличие от уставок таймера, составляет 65 секунд.

Короткое нажатие на среднюю кнопку в основном режиме принудительно включает или выключает лампу.

Ну вот, собственно, и весь функционал.

Плата

Герберы - тут, прошивка - тут.

Фьюзы  - High = 0xD9, Low = 0x24.
Или на пальцах - тактовая 8 МГц от внутреннего RC-генератора, BOD включен, уровень 4 вольта.

 Плата закреплена на задней крышке на нейлоновых стойках. Но поскольку у приобретенной лампы внутреннее пространство малой высоты - реле и БП торчат наружу.

Ну и белый котик напоследок.
