Попала мне в руки матрица из программируемых светодиодов WS2812, 16 х 16 = 256 диодов. На гибкой печатке. "Нужно что то с этим делать" - шепнуло мироздание. Интернет услужливо подсунул большой и успешный проект Алекса Гайвера - Огненную лампу.
Вроде бы все просто - бери и делай. Но я не хотел повторять его проект, плюс мне не совсем нравился эффект пламени, реализованный в лампе Гайвера. И описанные в видео алгоритмы я попробовал, но они не возбудили меня. Штирлиц шел по улицам Берлина. Что то выдавало в нём советского разведчика. То ли фуражка с красной звездой, то ли парашют за спиной....
Когда то один товарищ из Симбирска сказал - "Мы пойдем другим путем". Ну вот и я решил попробовать придумать свой алгоритм пламени. Получится - будет хорошо, не получится - фиг с ним, передерём Гайверовский. Хотя передерастом быть не хочется, поэтому надо придумать свой.
Что нужно для начала? Придумать схему устройства и развести под схему печатную плату.
Светодиодов много - целых 256 штук, управление диодами завязано на жесткие тайминги. 1,25 мкс на один бит данных. Или 30 мкс на 24 бита - RGB-цвет. На 256 диодов надо 7.68 мс. И на протяжении этих почти 8 миллисекунд в сторону даже чихнуть нельзя. (Точнее, можно, но быстро-быстро). А поскольку генерация огня связана еще и с кучей математики - выбор пал на 32-битную платформу, на народный камушек STM32F103C8. Там и памяти достаточно, что бы "развернуть" массив данных для матрицы в линейный массив 24 байта на диод, и SPI есть, что бы выплюнуть этот массив в диодную матрицу. И есть DMA, что бы отправка данных выполнялась независимо от текущих задач МК... И тактовая частота до 72 МГц позволит быстро просчитывать кадры.
Добавляем хотелки - управление с ИК-пульта, несколько бортовых кнопок, интеграция с умным домом.... В результате родилась схема, печатка отправилась в производство. Пока китайцы делают печатку и она едет в Украину, продолжаю эксперименты с эффектами и алгоритмами.
(Зачем там умный дом? Да почти ни зачем. Просто лично мне удобно. Плюс будет добавлено управление отключаемой розеткой. Ибо 256 диодов даже в погашенном состоянии жрут 150 ма тока.)
Долго сказка сказывается , быстро дело делается. 23 дня и платы у меня.
Поиск подходящего светорассеивателя - та еще проблема. Сначала мы с коллегой купили по стеклянной вазе. Но ваза прозрачная, нужно матировать. Обклеивать калькой - некрасиво. Попробовал белую бумагу - слишком непрозрачно. Да и вопрос об основании и креплении стекла к оному остается. В процессе поисков наткнулся на форуме у Гайвера на ссылку - там для особо ленивых можно даже купить полный комплект для лампы Гайвера. Я же взял БП на 4 китайских ампера и пластиковый плафон с пробковым основанием.
В качестве несущих элементов были применены канализационные трубы d=50мм, стяжки, обрезки какого то пластика и прочие подручные материалы.

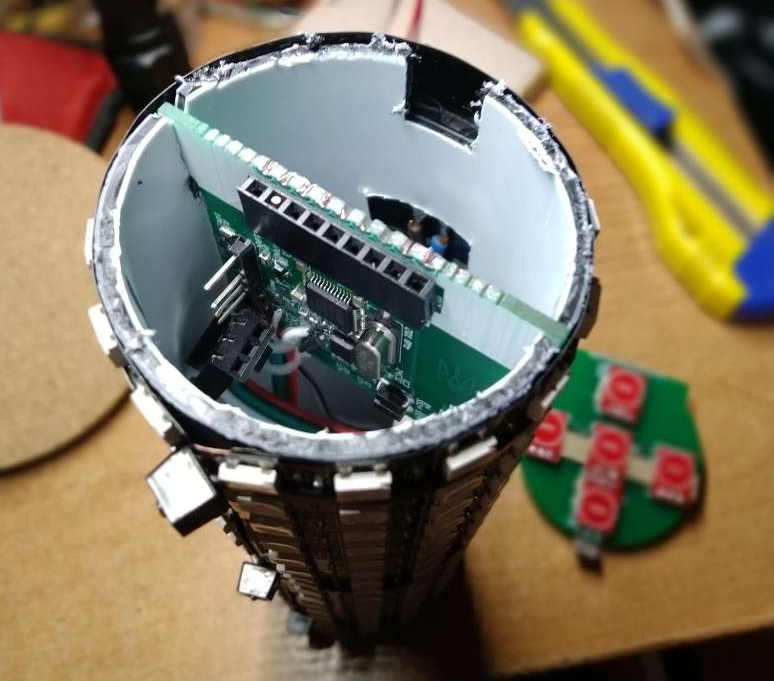

Готовая плата была разрезана на три части, собрана и закреплена в трубе.

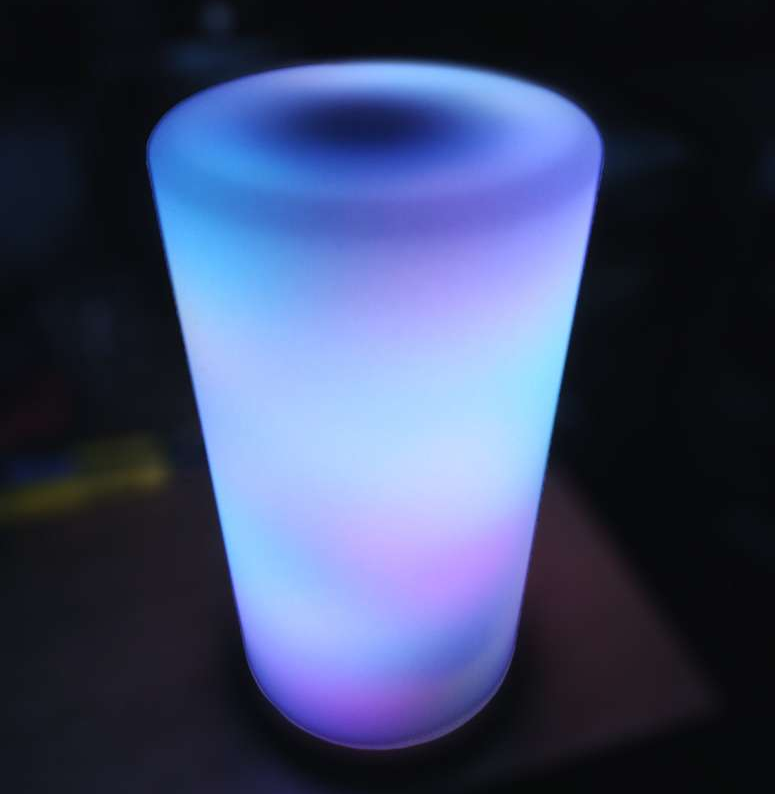

Еще хочу предупредить, что матовый плафон, за счет того, что он находится на некотором расстоянии от матрицы диодов, кардинально меняет восприятие отображаемого эффекта.
Это следует учитывать при разработке эффектов.
И ещё. Я не знаю, как нормально снять видео работающей лампы. В темноте - идет жуткий пересвет, особенно при съемке телефоном. В хорошем освещении - исчезают полутона и опять же, остаются только цветные пятна.
Но я попробую все же показать, что у меня получилось. А ниже опишу идею алгоритма.
Что бы иметь возможность более точно просчитывать математику движущихся частиц (например, смещение на нецелое число пикселей) и при этом не уползать в вычисления с плавающей запятой, я принял простое решение - умножить все координаты на 256 и работать с целыми числами. А уже при выводе данных на матрицу конечные координаты делить на 256. Поскольку контроллер у нас 32-разрядный - ему пофиг, что суммировать - 16+1, 4096+256 или даже 1048576+65536. 32 бита - это 32 бита. Да и на 256 делить легко - отбросить младший байт - и вуаля!
В качестве пламени была принята концепция искры и её следа. (Как сказал какой то политический деятель доинтернетной эпохи - Из искры возгорится пламя).
Искра характеризуется семью параметрами - текущие координаты X, Y, время жизни t, вертикальное приращение координаты dY, горизонтальное приращение ±dX, цвет и яркость.
С цветом работать будем в понятиях цветового пространства HSV. Hue - цветовой круг (0-360), яркость Value от 0 до 255. Насыщенность в эффекте пламени постоянна и максимальна.
Цвет определяется как базовый + случайный зазор. Не меняется на протяжении времени жизни искры.
Для классического пламени, после ряда экспериментов, применен базовый оттенок = 357 - это практически красный, немножко сдвинутый в сторону фиолетового, что б добавить чуточку синей компоненты. Максимальный зазор у меня - 28. Т.е. 357+28 = 385. 385-360=25. 25 - это что то в районе оранжевого цвета. С учетом того, что оранжевый в схеме RGB - это красный плюс 1/2 зеленого - получилось нормально. Если зазор продлевать в сторону желтого цвета - получаются неестественные блики.
Опять же, если выбрать стартовый цвет и зазор другие - можно получить разные виды пламени, зелёное, синее... Если убрать насыщенность - будет белое пламя.
Координаты X, Y - координата Y при создании искры всегда 0. Координата X - сначала я думал выбирать ее случайно, в пределах ширины матрицы. Но как оказалось, для имитации пламени достаточно 16 искр, по числу столбцов матрицы. И стартовая координата X численно равна номеру искры. Т.е. каждому рабочему - по фабрике, а каждой искре - по столбцу матрицы.
Все параметры, как и цвет, подобраны экспериментально, по максимальной похожести эффекта на реальное пламя.
Время жизни - это число кадров (циклов расчета), в течении которых искра живет. Выбирается случайно, от 10 до 22 кадров. По истечении времени жизни генерируется новая искра.
Приращение dY - от 1/2 до 1. (Тут и далее я буду оперировать вещественными координатами, что бы не вносить путаницу. В реальной математике всё умножено на 256, что б работать с целыми числами).
Приращение dX - от -1/8 до +1/8.
Яркость. Тут я предположил, что как в реальном пламени, чем горячее (и ярче) язык пламени, тем он и быстрее. Ну и обратное - чем быстрее язык пламени, тем он ярче. Соответственно, яркость искры прямо пропорциональна её вертикальной скорости. Итого - яркость Value = 255 * dY, где dY = 1/2 .. 1.
Этап первый - "лента".
В течении жизни искры её яркость уменьшается до 0.В каждом кадре рассчитываются новые координаты искры, ее яркость и в соответствии с этими координатами на поле матрицы зажигается соответствующий светодиод. При этом зажженные на прошлых циклах светодиоды не стираются, а остаются гореть. Т.е. искра оставляет за собой след - "ленту" с плавно уменьшающейся к концу ленты яркостью свечения.
Ниже - пример зажигания искры, тут dX = 0, после окончания времени жизни поле очищается и начинает стартовать новая искра.
dY, цвет, время жизни - случайные.
Тут и далее частота кадров значительно уменьшена, что бы была видна механика алгоритма.
К сожалению, на видео плохо видно уменьшение яркости каждого следующего пикселя. Камера телефона считает себя умнее всех :(
Но в реальности - пиксели имеют плавное уменьшение яркости.
Добавим dX.
Этап второй - угасание.
Теперь надо подумать, как гасить след искры.
Оптимальным вариантом оказалось в каждом кадре уменьшать яркость свечения всех пикселей матрицы на константу. Я подобрал константу таким образом, что бы пиксель с максимальной яркостью 255 угасал до нуля за приблизительно 40 кадров.
Вот здесь показано попеременное движение искры вверх и, после окончания времени жизни, угасание всех пикселей. Когда все пиксели погаснут - генерируется новая искра. dX = 0, что б не отвлекал.
За счет того, что шаг уменьшения яркости при движении искры вверх больший, нежели шаг уменьшения яркости пикселей при угасании, как раз и получается эффект угасания сверху вниз.
Теперь попробуем одновременное движение искры и угасание поля. dX = 0.
Все тоже самое, но три искры.
Ну теперь можно попробовать включить все 16 искр и случайный dX.
Этап третий - размытие.
Для большей достоверности я добавил размытие по горизонтали. При зажигании искры в очередном кадре слева и справа от искры зажигаются её "клоны", того же цвета, но с половинной яркостью. Если слева или справа уже светится какой то пиксель, то клон его заменит, если яркость пикселя ниже яркости "клона".
Ну и уже пора в демках включить нормальную скорость (около 60 кадров в сек).
Одна искра с нормальной скоростью, с размытием.
Этап четвертый, финальный. Все 16 искр.
Полноценная имитация - все 16 искр. Если накрыть плафоном - будет видео из начала статьи.
Эффекты
После реализации пламени другие эффекты оказались такими простыми....
Горизонтальная и вертикальная радуги, светлячки, прыгающие огоньки...
Эффект плазмы на основе шума Перлина.
Добавлено отображение текущего времени (из сети умного дома). Таймер автовыключения и случайные эффекты.
В принципе, лампа может работать и как автономный светильник. Засим, если вдруг кого заинтересует схема - могу выложить.
-------------------
Исходники эффекта огня.
